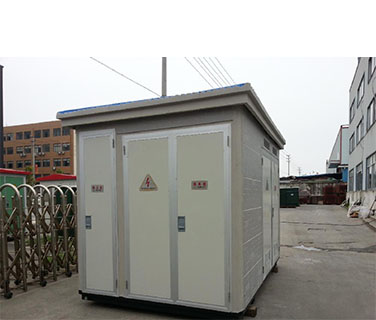

箱式变电站（简称箱变），一般由高压开关柜，电力变压器（简称配变），低压配电装置等三部分组成。咱们矿区的箱变一般有：
配变为250KVA及以下的箱变，一般不设高压进出线设备，只用高压熔断器作变压器的保护，熔断器和变压器共同在变压器室，一般熔断器安装在专用的支架上。
配变315KVA-400KVA的箱变一般用带进线隔离开关的开关柜，结合负荷开关出线（大部分是真空负荷开关），一般配上电流保护，前期生产的箱变只有过电流保护，现在生产的箱变一般有短路保护和过载保护，这种箱变的高压柜一般有两台柜，一台为进出线柜，一台PT柜，进出线柜的面板上一般有：
7、 充电检验按钮------检验电容是否充电，按下按钮充电灯亮说明电容已经充电；
9、 负荷开关的操作板-----操作负荷开关用，不论是合闸，还是分闸都应严格按操作板上的
11、 进线带电显示器-----进线部位带电时，按下带电显示器上的按钮，其指示灯亮。
12、 下门电磁锁-----与带电显示器配合，当下进线位置有电时，电磁锁将下门锁住。
1、 电压继电器-----当电压低于额定电压70%（此值可调）时，继电器可以切断电源。
配变在500KVA以上的箱变，高压部分配有进线隔离开关和真空断路器出线，前期生产的箱变由继电器提供，短路过载等保护，近期生产的箱变由微机综合保护器提供比较完善的保护，柜体为两台，一台为进线隔离、真空断路器、电流互感器等组成，一台是PT柜。
在进出线柜的面板上，用继电器作保护的面板元件与400KVA箱变基本相同，用微机综合保护器作保护的面板元件一般有：
1、 微机综合保护器------为变压器提供电流、电压及非电量的各种保护。
10、 带电显示器-----显示进线或出线部位是否带电，带电时，按下带电显示器上的按钮，其指
11、 电磁锁-----与带电显示器配合，当进线或出线部位有电时，电磁锁将门锁住。
PT柜上一般有电压继电器，电源指示灯等，近期生产的，有的将继电器和指示灯省去了。高压开关柜的五防：
