应用于电机、电器和家用电器等行业的电工用塑料、树脂胶和绝缘漆等绝缘材料的耐电弧性能评定主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试
在电气设备、电子元器件、新能源装备、家用电器、电力输配系统的长期运行过程中，绝缘材料会频繁遭遇开关分合、线路故障、触点放电等场景产生的高压电弧冲击，电弧瞬时温度可达数千摄氏度，极易造成绝缘介质表面热分解、碳化、熔融，形成导电通路，最终引发设备短路、漏电、起火爆炸等重大安全事故。绝缘材料耐电弧性能，是衡量电工介质安全可靠性、产品安规达标能力的核心关键指标，也是材料研发、来料质检、成品认证、第三方检测机构必备的检测项目。全自动高压小电流耐电弧试验仪，专为固体电工绝缘材料高压小电流间歇、连续电弧耐受性能定量检测研发，整机采用一体化集成结构、全触摸屏智能控制系统、高精度高压发生模块、标准化电极组件与多层级安全防护体系，全面对标国内外主流绝缘材料耐电弧检测标准，能够精准模拟真实工况下的电弧侵蚀环境，自动记录试样从电弧施加至表面形成导电失效通道的完整时长，输出具备高重复性、权威性的检测数据，广泛适配全行业各类固体绝缘介质的耐电弧性能评级、配方改性对比、出厂质量管控、出口认证检测等全场景使用需求。
传统老式耐电弧检测设备普遍存在手动调压精度差、电弧通断时序控制粗糙、电流电压波动大、电极规格不标准、安全防护缺失、人工记录数据误差大、多标准切换操作繁琐等行业痛点，极易出现同批次样品测试结果离散度高、检测报告无法通过 CMA/CNAS 实验室审核、出口产品安规认证受阻等问题。本款全自动高压小电流耐电弧试验仪从硬件架构、控制算法、机械结构、安全逻辑四大维度完成全面升级，摒弃人工操作环节，全部试验流程由程序自动执行，电压、电流、通断时序、电极压力、电极间距全部数字化精准调控，解决传统设备测试稳定性不足、操作门槛高、安全隐患大等难题，兼顾科研实验室高精度研发测试、工厂质检车间批量快速检测、第三方认证机构标准化合规试验三大核心使用场景，是绝缘材料电气安全性能检测的标准化核心设备。
本设备整机硬件电路、机械电极结构、控制程序时序完全匹配全球主流绝缘耐电弧检测规范，无需额外改装硬件，仅需在触摸屏内一键切换对应标准程序，即可完成合规检测，覆盖国内国标、国际 IEC 标准、美国 ASTM、IPC 线路板规范、UL 安规、日本 JEC 行业规范六大标准体系，具体包含：
GB1411-2002《固体电工绝缘材料高压小电流间歇耐电弧试验方法》：国内电机、家电、电力设备行业强制质检核心标准，等同转化 IEC 61621 国际规范，国内绝大多数绝缘材料来料检验、成品出厂检测均以此标准为判定依据，规定了间歇电弧分阶段放电时序、电极尺寸、试样判定规则、数据记录要求，设备完整复现标准内全部七阶段间歇电弧试验流程，自动计时、分段记录各阶段试验时长。
IEC 61621《干固体绝缘材料高压小电流电弧放电试验》：国际电工委员会通用标准，面向出口型电工材料、外资企业产品检测，数据具备全球实验室互认效力，设备电压、电流、时序控制精度完全满足 IEC 计量误差限值要求。
IPC650：印制电路板、电子基材、线路板绝缘涂层专用检测标准，针对 PCB 基材、阻焊油墨、覆铜板等电子绝缘介质定制电弧测试程序，适配电子制造行业安规检测需求。
ASTMD495：美国材料与试验协会固体绝缘耐电弧测试标准，北美市场出口产品 UL 认证必备检测项目，设备可切换 ASTM 专用电弧放电时序与电极压力控制逻辑。
JEC 149：日本电气绝缘材料行业标准，适配对日出口电机、电器绝缘件检测，兼容日系产品材料性能评级规范。
UL 746A：美国塑料绝缘材料安全认证标准，新能源、家电、连接器塑料绝缘件强制检测项目，设备程序内置 UL 标准判定阈值，试验结束自动生成符合 UL 认证要求的原始数据记录。
设备针对所有干燥固体电工绝缘介质实现全覆盖检测，按照材料应用领域与材质分类，可检测试样包含以下大类：
电工塑料与改性树脂类：酚醛模塑料、环氧树脂、不饱和聚酯、聚酰亚胺 PI、PTFE 聚四氟乙烯、PPS 聚苯硫醚、PA 尼龙工程塑料、PVC 绝缘硬胶、 BMC 团状模塑料、SMC 片状模塑料、各类阻燃改性塑料、绝缘浇注料、继电器基座塑料、接线端子绝缘骨架、开关外壳绝缘塑胶等，广泛用于电机、家电、新能源汽车、工业电气内部绝缘结构件。
绝缘漆、涂层与三防涂料类：电机定子浸渍绝缘漆、硅钢片覆盖漆、防电晕绝缘涂层、线路板三防漆、环氧防腐绝缘涂层、耐高温绝缘清漆、母线绝缘喷涂材料，可直接测试漆膜固化后的耐电弧侵蚀能力，评估涂层在电弧高温下的抗碳化、抗击穿性能。
绝缘薄膜与复合层压材料：PET 聚酯薄膜、PI 聚酰亚胺高温薄膜、云母带、环氧玻璃布板、玻纤层压板、绝缘复合垫片、柔性绝缘复合材料、光伏封装硅橡胶薄膜、电池包绝缘隔膜等，适配新能源光伏、储能、动力电池绝缘材料研发测试。
无机硬质绝缘介质：工业陶瓷绝缘件、电工玻璃、硬质云母板、氧化铝陶瓷、绝缘瓷套管、高压绝缘子基材，无机绝缘材料耐电弧性能远优于有机塑料，设备可通过 40mA 大电流长时电弧测试，精准区分不同陶瓷配方的耐受极限。
纸质纤维绝缘材料：电工绝缘纸板、青稞纸、复合绝缘纸、电缆纸、变压器层间绝缘纸，多用于变压器、低压开关柜内部绝缘衬垫，检测电弧灼烧下纸质材料碳化、起火风险。
绝缘油浸固体基材：经绝缘油浸泡处理的各类绝缘板材、薄膜，模拟油浸式变压器、高压互感器内部绝缘工况，评估浸油介质在电弧作用下的失效速度。
电机与发电设备制造行业：高压电机、变频电机、中小型异步电机、发电机定子绕组槽绝缘、相间绝缘、端盖模塑料、换向器绝缘片、电机引出线绝缘骨架，电机运行过程中换向火花、绕组击穿故障会产生持续电弧，耐电弧性能直接决定电机使用寿命与运行安全，电机厂来料质检、新品绝缘材料研发均需使用本设备完成标准化测试。
家用电器与消费电子行业：空调压缩机绝缘组件、微波炉高压绝缘件、电饭煲继电器基座、洗衣机电机绝缘骨架、热水器温控器绝缘塑胶、电视电源板基材、小家电开关绝缘外壳，家电产品内部空间狭小，电弧极易引燃绝缘塑料，国家 3C 强制认证要求关键绝缘件必须完成耐电弧检测，设备可批量完成家电塑胶件快速质检。
电力输配电与高压开关行业：高低压开关柜绝缘隔板、母线支撑绝缘子、断路器灭弧室配件、电缆终端绝缘套管、互感器绝缘外壳、充电桩高压模块绝缘件，电力设备故障电弧能量大，对绝缘材料耐电弧时长要求严苛，设备 0-20KV 宽电压输出范围可模拟高压配电工况，满足电力设备安规检测标准。
新能源汽车与储能行业：新能源汽车高压接线盒、电池包内部绝缘隔板、车载充电机绝缘外壳、储能变流器 PCS 绝缘基材、光伏组件封装硅橡胶、逆变器绝缘塑胶，新能源整车高压系统电压等级大幅提升，电弧放电风险显著增加，车企材料实验室、第三方车规检测机构均标配本设备开展材料筛选与可靠性验证。
印制电路板与电子元器件行业：PCB 覆铜板、阻焊油墨、连接器绝缘基座、端子排塑料、IGBT 模块绝缘基板、贴片元器件绝缘封装材料，遵循 IPC650 标准完成线路板基材耐电弧测试，评估电路板在短路电弧下的起火漏电风险。
航空航天与轨道交通行业：飞机机载电气系统绝缘件、高铁牵引电机绝缘材料、地铁开关柜绝缘部件，高端装备对绝缘材料安全冗余要求极高，设备高精度时序控制可完成多组平行对比试验，筛选高耐电弧特种绝缘材料。
第三方 CMA/CNAS 检测认证机构：面向各类企业提供绝缘材料安规检测、出口认证检测服务，设备完整匹配国内外标准，检测原始数据可直接用于出具具备法律效力的检测报告，满足实验室资质审核、客户出口 CE、UL、PSE 认证资料提交需求。
新材料研发院校与科研实验室：高校材料学院、化工研究院、绝缘材料企业研发中心，用于新型阻燃树脂、耐高温陶瓷、复合绝缘涂层配方开发，通过对比不同填料、改性剂对材料耐电弧时长的提升效果，优化绝缘材料配方体系。
绝缘材料耐电弧性能的核心评判指标为耐电弧失效时间，即标准化电弧持续作用于试样表面，直至电极间形成连续导电碳化通道、设备检测到回路电流骤增判定试样失效所经历的总时长，时长数值越大，代表材料抵抗电弧高温分解、碳化漏电的能力越强，电气安全性能越优异。全自动高压小电流耐电弧试验仪依托高压发生模块、时序控制单元、电极执行机构、电流电压实时采集模块、安全联锁保护系统协同工作，完整复现标准规定的电弧侵蚀过程，整套工作流程分为五大核心阶段：
第一阶段：试样标准化装夹与参数配置。操作人员打开设备试验舱安全门，将待测试绝缘试样平整放置于试验平台，调节电极间距至标准规定 6.35±0.1mm，确认电极重量 50G 自然垂落，依靠自重对试样施加 0.5±0.05N 恒定压力，关闭安全门后通过触摸屏选择对应执行标准（GB/IEC/ASTM/UL 等），系统自动加载该标准预设的电流档位、电弧通断时序、各阶段放电时长参数，也可手动自定义 10mA/20mA/30mA/40mA 四档试验电流、间歇 / 连续两种电弧模式、自定义分段放电时间，全部参数数字化存储，支持保存多套自定义试验方案，后续调用无需重复设置。
第二阶段：高压回路自检与安全联锁校验。参数确认启动试验后，设备先执行整机安全自检程序，依次检测安全门闭合信号、高压回路短路状态、电压电流传感器校准数值、电极压力反馈信号，若存在安全门未关、回路短路、传感器异常等故障，系统立即弹窗报警，拒绝升压输出，同步锁定高压模块，杜绝带电操作风险；自检全部通过后，高压发生器从零伏线性升压至标准规定试验电压，电压调节全程连续平滑，无冲击电压，电压控制误差严格控制在优于 2% 范围内，避免瞬时高压击穿试样，干扰真实耐电弧时长检测结果。
第三阶段：标准化电弧循环放电模拟。设备支持间歇电弧、连续电弧两种主流试验模式，两种模式分别对应不同材料检测需求：间歇电弧模式模拟设备频繁启停、间断放电工况，按照标准时序循环执行 “通电放电 - 断电冷却” 循环，初始阶段采用 10mA 电流，执行 1/4 秒通电、7/4 秒断电的间歇循环，持续 60 秒；完成该阶段后切换为持续导通电弧，保持 10mA 电流持续放电 60 秒，随后依次提升电流档位至 20mA、30mA、40mA，每个电流档位均持续导通放电 60 秒、累计对应标准总时长；连续电弧模式模拟线路长期故障持续放电工况，选定单一电流档位后不间断产生稳定电弧，无间歇冷却过程，用于快速评估材料极端电弧耐受能力。整套电弧通断时序由高精度时序控制器驱动，通断时间误差小于 5ms，完全复刻标准规定的放电周期，保证每一次试验电弧能量、放电节奏完全统一，实现不同批次、不同实验室测试数据可横向对比。
第四阶段：实时信号采集与失效自动判定。电弧放电全过程中，设备内置高精度电流、电压传感器毫秒级采集回路电流、电极间电压数据，实时传输至触摸屏显示动态曲线；电弧高温持续灼烧试样表面，有机绝缘材料会逐步发生热氧化分解，释放碳单质在电极之间形成碳化导电痕迹，随着碳化通道不断延伸，电极间绝缘电阻持续下降，回路电流同步急剧上升，当系统检测到电流达到失效判定阈值时，瞬间切断高压输出，停止电弧放电，自动记录从试验启动至失效的完整耐电弧总时长，同时分段存储各电流阶段的放电时长、电压波动数据，无需人工计时、肉眼观察判断，消除人工主观误差，大幅提升数据精准度。
第五阶段：试验数据存储、导出与报告生成。单次试验结束后，所有原始检测数据（试样编号、试验标准、电流档位、电压数值、各阶段放电时长、总耐电弧失效时间、试验环境时间）自动本地存储，设备内置大容量存储模块，可保存上万组历史试验记录；支持触摸屏本地查看历史数据、曲线回放，也可通过外接 U 盘导出全部数据，配套通用办公表格格式，用户可直接导入电脑编辑、打印标准化检测报告，报告内容完整匹配 CMA 实验室归档要求，满足质检、认证机构资料留存规范。
依据 GB1411-2002、IEC61621 标准规定的间歇电弧标准试验流程，设备全自动执行完整分段测试逻辑，全程无需人工干预，各阶段放电规范如下：
初始间歇放电阶段：试验电流设定 10mA，执行间歇循环放电模式，单次通电时长 1/4 秒，单次断电冷却时长 7/4 秒，该循环持续不间断运行 60 秒，累计基础试验时长 180 秒；该阶段电弧能量较低，模拟轻微、间断性火花放电工况，用于区分低耐电弧性能材料，部分劣质塑料会在此阶段快速碳化失效。
10mA 持续导通放电阶段：完成初始间歇循环后，系统自动切换为无间断连续电弧，电流保持 10mA 恒定输出，持续放电 60 秒，累计总试验时长 240 秒；持续电弧无冷却间隔，加速材料表面碳化进程，评估材料承受不间断轻微电弧的耐受能力。
20mA 持续导通放电阶段：10mA 阶段结束无试样失效，则自动提升电弧电流至 20mA，恒定连续放电 60 秒，累计总试验时长 300 秒；电弧能量翻倍，高温灼烧强度提升，适用于中等耐电弧性能环氧树脂、玻纤复合材料检测。
30mA 持续导通放电阶段：20mA 阶段完成后，电流上调至 30mA，连续电弧放电 60 秒，累计总试验时长 360 秒；大电流电弧温度大幅提升，多用于无机陶瓷、云母等高耐电弧介质初步筛选。
40mA 持续导通放电阶段：30mA 阶段无失效，最终切换至标准最高 40mA 试验电流，持续放电 60 秒，累计总试验时长 420 秒；该阶段为标准极限电弧工况，仅耐高温、高耐电弧特种绝缘材料可完整走完全部流程无失效，用于高端绝缘材料性能分级。
整套分段流程由设备程序自动递进执行，每一个阶段结束系统自动记录分段时长，若任意阶段试样发生碳化导电失效，设备立即终止全部试验，锁定当前总耐电弧时长，无需人工值守观察，大幅降低实验室人员操作工作量，同时规避人工计时、阶段切换带来的时间误差。针对 ASTM D495、UL746A 等其他标准，设备可一键切换专属分段时序逻辑，适配不同海外标准的放电强度、循环周期要求。
安全防护措施：(1) 超压保护 (2) 过流保护 (3) 短路保护 (4) 安全门开启保护 (5) 软件误操作保护

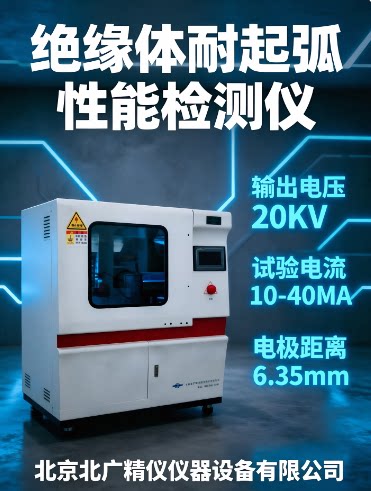

设备采用上下分体一体化钣金柜体结构，上部为密闭高压试验舱，下部集成控制主机、高压发生器、电源回路、散热系统，整体结构紧凑，占地面积小，适配实验室试验台、质检车间工作台摆放；柜体外壳采用加厚冷轧钢板静电喷塑处理，耐腐蚀、抗电磁干扰，高压区域与控制区域物理隔离，阻断电弧放电产生的电磁杂波对电压电流采集模块的干扰，保障测试数据稳定无漂移。
高压密闭试验舱：透明高强度绝缘观察窗，可实时直观查看试样电弧灼烧全过程，舱体内部无通风气流，完全匹配标准规定的干燥静态空气试验环境，舱门配备机械式安全联锁开关，开门瞬间强制切断全部高压输出，杜绝开门触电风险；舱内底部配备绝缘试验平台，可灵活调节电极前后左右位置，适配不同尺寸试样装夹。
触摸屏人机交互单元：机身右侧搭载工业级彩色触控显示屏，集成整套试验操作界面，包含标准程序选择、参数手动设置、实时电压电流曲线、试验倒计时、故障报警弹窗、历史数据查询、数据导出功能，全触控操作，无需复杂按键，新手操作人员简单培训即可独立完成整套检测流程。
高压发生主机模块：内置 2 万伏专用高压发生器，线KV 全程平滑连续可调，无电压跳变，内置电感滤波回路，抑制电弧高频杂波，稳定电弧形态，保证放电能量均匀；2KVA 电器容量充足，支撑 40mA 大电流长时间电弧稳定输出，无电压跌落现象。
标准化双组电极执行机构：整机标配两套标准电极组件，一套钨钢棒电极、一套不锈钢板状电极，电极支架精准固定 110 度标准夹角，依靠 50G 自重实现 0.5±0.05N 恒定压力，电极间距精密调节旋钮，微调精度可达 0.1mm，轻松锁定 6.35mm 标准间距；钨钢电极熔点高、耐电弧烧蚀，长期使用不易变形损耗，降低电极更换频次，不锈钢板电极用于对比验证试验，满足多标准电极切换需求。
多级信号采集与控制主板：搭载高精度 AD 电流电压采集芯片，毫秒级数据采样，分别实现电流控制精度优于 ±10%、电流测试精度优于 ±1.5%；独立时序控制芯片单独管控电弧通断周期，将通断时间误差控制在 5ms 以内，不受高压电磁干扰，时序稳定性远超传统继电器控制设备。
安全急停与接地系统：机身右侧配备红色物理急停按钮，试验过程中出现异常可一键整机断电、切断高压；整机所有金属柜体、高压模块外壳统一可靠接地，设备出厂配备专用接地端子，使用前强制接地，消除高压静电、漏电触电隐患。
产品完整使用说明书一份（包含标准解读、操作步骤、故障排查、电极校准方法）
传统手动耐电弧试验设备需要人工调压、手动切换电流档位、秒表人工计时、肉眼观察试样失效，操作人员手法差异、计时延迟、调压速度不同都会造成同批次样品测试数据离散度极高，平行试验误差可达数十秒，检测结果不具备参考价值。本款全自动高压小电流耐电弧试验仪实现全流程无人值守自动运行，从参数加载、升压、分阶段电弧放电、失效判定、数据记录全部由程序闭环执行，电压、电流、时序、电极压力全部数字化精准管控，电弧通断时序误差低于 5ms，电压控制误差优于 2%，多组平行试样测试数据偏差极小，数据重复性、再现性完全满足 CMA/CNAS 实验室计量评审要求；操作人员仅需完成试样装夹、启动试验两步操作，大幅降低人工工作量，同时规避人为操作带来的数据失真问题，适合工厂批量质检、实验室大批量对比试验。
设备控制系统内部完整内置 GB1411-2002、IEC61621、ASTM D495、IPC650、UL746A、JEC149 六大主流标准预设程序，无需手动逐项修改电流、通断时间、放电阶段参数，操作人员仅需在触摸屏点击对应标准名称，系统自动加载整套试验时序与判定逻辑，切换标准仅需 1 秒钟；同时开放自定义程序编辑功能，用户可根据企业内部质检规范、新材料研发测试需求，自主设置任意电流档位、间歇 / 连续电弧模式、分段放电时长，自定义方案可本地保存，后续直接调取使用。一台设备同时满足国内 3C 质检、出口欧美 UL/ASTM 认证、对日 JEC 标准检测、PCB 行业 IPC 规范测试，一机多用，无需采购多台不同标准检测设备，大幅降低实验室设备采购成本、设备摆放空间占用。
电极是耐电弧测试的核心影响部件，电极材质、尺寸、夹角、压力、间距任意一项参数不达标，都会直接导致试验数据无效，检测报告无法通过认证机构审核。本设备电极组件完全按照全部标准统一规格生产制造，钨钢电极直径 2.4mm、长度 70mm，不锈钢板电极尺寸 25.4mm12.7mm0.15mm，电极固定夹角锁定 110 度，电极自重 50G，自然垂落对试样施加恒定 0.5±0.05N 压力，电极间距可精密微调至标准 6.35±0.1mm；钨钢材质耐高温电弧灼烧，长期试验不易出现电极端头烧蚀变形，延长电极使用寿命，减少耗材更换成本；整机标配两套电极，可根据不同标准试验要求快速更换，无需额外采购配件，设备出厂电极全部经过计量校准，开箱即可直接开展合规检测，无需额外校准调试。
设备输出最高 20KV 交流高压，虽为小电流回路，但高压电弧存在触电、强光灼伤、短路起火风险，设备搭载五层独立安全防护机制，层层阻断各类安全事故发生，完全符合实验室高压设备安全管理规范：
超压保护：实时监测高压输出电压，一旦电压超出设定限值，系统瞬时切断高压发生器供电，弹窗报警记录故障代码，防止过压击穿试样、损坏主机电路；
过流保护：电弧回路电流实时监控，出现异常大电流时立即断电，规避试样短路产生的大电流烧毁设备、引发起火；
短路保护：高压回路内置短路检测模块，电极意外触碰、试样完全击穿短路瞬间切断高压，保护高压发生器不受冲击损坏；
安全门开启联锁保护：试验舱门配备机械式断电开关，试验过程中只要舱门轻微开启，高压回路物理断开，无法输出高压，彻底杜绝操作人员打开舱门触碰高压电极触电；
软件误操作保护：程序内置操作逻辑锁，未关闭舱门、未设置试验参数、电极未归位状态下，设备锁定升压功能，无法启动试验，避免操作人员误操作带电检修；
额外配备机身红色物理急停按钮、整机可靠接地端子、绝缘树脂放电棒，检修时可释放高压残余电荷，多重防护叠加，兼顾操作人员人身安全与设备硬件安全，适合高校、工厂、第三方检测机构高频次长期使用。
设备输出交流电压 0-20KV 连续平滑可调，完全覆盖现有所有绝缘材料耐电弧检测标准规定的试验电压区间；试验电流提供 10mA、20mA、30mA、40mA 四档标准档位自由选择，低电流档位用于塑料、薄膜等低耐电弧有机材料筛查，高电流 40mA 档位用于陶瓷、云母、特种耐高温复合绝缘材料极限性能测试；可灵活切换间歇电弧、连续电弧两种试验模式，间歇模式模拟间断火花工况，连续模式模拟长期故障电弧工况，一台设备覆盖从软性绝缘薄膜到硬质无机陶瓷全部固体绝缘介质检测需求，适配新材料研发、来料质检、成品认证全场景检测，设备通用性极强。
绝大多数家电、电力、新能源设备起火故障溯源后，根本诱因均为绝缘材料耐电弧性能不足。设备运行故障产生的微小电弧持续灼烧绝缘件，短时间内材料表面碳化形成导电通道，进而引发线路短路、电流骤增，引燃周边塑料、线束，造成整机烧毁甚至人身触电伤亡事故。通过全自动高压小电流耐电弧试验仪提前对绝缘原材料、成品绝缘部件开展标准化电弧耐受测试，筛选耐电弧时长达标材料，淘汰易快速碳化、起火的劣质绝缘介质，在产品研发、来料质检阶段完成安全风险前置管控，从材料源头杜绝电弧引发的安全隐患，保障终端产品使用安全，满足国家安规强制检测要求，避免产品批量上市后出现安全事故、大规模召回、行政处罚等重大经济损失。
例如新能源汽车高压电池包内部绝缘隔板，整车运行颠簸、线路接触不良极易产生电弧，若绝缘材料耐电弧性能较差，电弧短时间内碳化隔板会造成电池包正负极短路，引发热失控起火；家电微波炉内部高压绝缘件，工作时持续存在高频电弧，低耐电弧塑胶长期使用会逐步漏电，出现外壳带电、起火风险；高压开关柜绝缘隔板，线路短路故障电弧能量极大，耐电弧不足会导致柜体内部相间短路，引发变电站停电事故。以上产品均必须通过耐电弧标准化检测，全自动高压小电流耐电弧试验仪是完成该项安全验证的核心必备设备。
绝缘材料生产企业、高校材料实验室在研发改性阻燃塑料、耐高温绝缘漆、复合云母材料、陶瓷绝缘基材时，耐电弧时长是核心性能优化指标。研发人员通过本设备对不同填料、阻燃剂、树脂基体配比的试样开展平行对比试验，精准记录各组配方耐电弧失效时间，量化分析不同改性方案对材料抗电弧碳化能力的提升效果，快速筛选最优配方体系，缩短新材料研发周期。
传统人工设备测试数据误差大，无法精准区分细微配方差异带来的性能变化，而本设备高精度时序、电流电压控制，可捕捉毫秒级耐电弧时长差异，清晰体现材料改性优化效果，为绝缘材料配方改良、工艺调整提供精准量化数据支撑；同时设备兼容多类无机、有机绝缘介质检测，可同步完成塑料、涂层、陶瓷、薄膜对比测试，适配多元化新材料研发需求，助力高端高耐电弧绝缘材料国产化替代，打破海外特种绝缘材料技术垄断。
国内销售的电机、家电、电力设备、电子元器件均需通过国家 3C 强制安全认证，耐电弧性能是绝缘部件必检项目，第三方 CMA/CNAS 检测机构出具的检测报告是认证审核核心资料；出口海外产品需满足对应地区标准，销往北美需符合 ASTM D495、UL746A，出口欧洲匹配 IEC61621，对日出口遵循 JEC149，PCB 线路板出口需满足 IPC650 规范。
全自动高压小电流耐电弧试验仪整机硬件、程序完全对标上述全部标准，试验流程、电极规格、控制精度均达到标准计量要求，检测原始数据完整可追溯，生成的试验记录可直接用于出具具备法律效力的 CMA 检测报告，顺利通过国内认证机构、海外 UL、TÜV 等认证实验室审核，避免因检测设备不符合标准、数据无效导致认证失败、货物滞港退货，降低企业出口合规成本与通关风险。
电工制造企业生产过程中，绝缘塑料、绝缘漆、云母板、陶瓷等原材料供应商批次性能波动较大，若缺少标准化耐电弧检测环节，劣质原材料流入生产线后，成品设备会出现批量绝缘失效故障，造成生产线停工、成品报废、售后索赔等巨额损失。企业车间配备全自动高压小电流耐电弧试验仪，可建立来料入库必检制度，每批次绝缘原材料随机抽取试样开展标准化耐电弧测试，设置企业内部耐电弧时长合格阈值，不达标的原材料直接拒收，从生产源头稳定成品电气安全性能；设备自动化操作简单，车间普通质检人员经短期培训即可独立完成批量试样检测，检测效率远高于传统手动设备，适配工厂流水线常态化质检管控需求。
确认设备供电电源为标准交流 220V 市电，电源接地端子可靠连接大地，杜绝无接地带电操作；
检查高压放电棒、接地线完好无破损，试验舱内部无杂物、金属碎屑，避免电极短路；
查看电极组件钨钢电极、不锈钢电极端头无严重烧蚀、变形，电极间距调节旋钮顺畅，电极自重下落无卡顿；
接通电源，按下设备总电源开关，触摸屏自动点亮，整机启动内置自检程序，依次校验电压传感器、电流采集模块、时序控制器、安全门联锁信号；
自检无故障弹窗后，进入主操作界面，点击标准选择按钮，根据检测需求选定对应执行标准（GB/IEC/ASTM/UL/IPC/JEC），系统自动加载标准内置试验时序参数；若需自定义试验条件，点击自定义设置，手动调整电流档位、电弧模式、分段放电时长，保存自定义方案。
拉开试验舱安全门，将干燥无油污、无划痕的标准试样平整放置于舱内绝缘试验平台，保证试样表面完全贴合平台，无翘曲；
松开电极固定旋钮，调节电极间距至 6.35mm，使用标准量块校准后锁紧旋钮，保证电极距离误差控制在 ±0.1mm 以内；
缓慢放下电极支架，依靠电极 50G 自重自然垂落贴合试样表面，确认电极与试样紧密接触，电极压力稳定维持 0.5±0.05N，无倾斜、悬空；
关闭试验舱安全门，听到门锁闭合卡扣声，确认安全门联锁开关完全触发，界面显示 “门已关闭，允许升压” 提示。
核对界面显示的试验电压、电流档位、放电时序参数无误后，点击启动试验按钮，高压发生器从零伏平稳升压至标准试验电压，自动开始第一阶段间歇电弧放电；
通过试验舱透明观察窗实时查看试样表面电弧灼烧状态，触摸屏同步显示实时电压、电流数值、当前阶段累计时长、总试验倒计时曲线；
设备全自动按标准分段递进放电，全程无需人工干预，若试样在任意阶段碳化导电失效，系统立刻切断高压，停止电弧输出，界面弹窗提示试样失效，锁定完整耐电弧总时长与各阶段分段数据；若试样完整走完全部放电阶段无失效，试验结束自动记录极限耐受时长。
试验完成后，等待高压发生器完全泄压，确认界面显示高压输出归零，方可打开试验舱安全门，取出测试完成的试样；
在触摸屏点击数据存储，将本次试验全部原始记录保存至设备本地存储，可选择查看历史数据、导出数据至 U 盘；如需打印报告，外接打印机即可输出标准化检测记录表；
清理试验舱内部试样碳化残渣、粉尘，擦拭电极表面灼烧积碳，若电极端头烧蚀严重及时更换备用电极；
关闭设备操作程序，按下总电源开关断电，使用树脂放电棒接触高压电极释放残余电荷，完成整套试验操作流程。
每日使用后维护：试验结束清理试验舱内碳化粉尘、试样残渣，使用无尘软布擦拭观察窗、电极表面积碳，避免导电碳粉堆积造成电极短路；擦拭触摸屏触控面板，保持界面清晰灵敏；检查安全门联锁开关有无卡滞，清理门体缝隙杂物。
每周常规保养：断开设备总电源，打开柜体下部检修门，清理高压发生器、控制主板散热风扇灰尘，保障散热通畅；检查电源接线端子、接地线路有无松动、氧化，重新紧固松动接线；擦拭电极支架导轨，少量涂抹绝缘润滑脂，保证电极升降、调节顺畅。
月度深度维护：检查钨钢、不锈钢电极磨损状态，电极端头出现明显凹坑、变形、大面积烧蚀时，及时更换配套备用电极；校验电极间距调节精度，使用标准 6.35mm 量块校准；检查急停按钮、高压放电棒绝缘层有无开裂破损，破损立即更换配件。
年度计量校准：设备每使用满一年，联系具备计量资质的机构对输出电压、试验电流、电弧通断时序、电极压力开展整机计量校准，出具校准证书，保障检测数据符合实验室计量评审要求，校准完成后留存校准记录归档。
开机自检提示安全门故障，无法升压：故障原因为舱门联锁开关接触不良、门未完全关紧；处理方式为重新闭合舱门，清理门体卡扣杂物，若开关损坏更换联锁开关配件。
升压过程提示超压保护自动断电：故障原因为电压传感器校准偏移、高压回路漏电；处理方式为断电泄压，检查舱内有无金属碎屑造成漏电，重新执行电压零点校准。
电弧放电时电流波动大，数据漂移：故障原因为电极表面积碳、电极接触试样不良、供电电压不稳；处理方式为擦拭电极积碳，重新平整装夹试样，配备稳压电源为设备供电。
电弧通断时序误差偏大，试验数据重复性差：故障原因为时序控制器参数偏移；处理方式为进入系统校准界面，重新校准电弧通断时间参数，保存校准程序。
按下启动按钮无高压输出：故障原因为软件误操作锁止、急停按钮按下；处理方式为复位急停按钮，重新核对试验参数、关闭舱门后再次启动。
触摸屏无显示、整机不通电：故障原因为电源插头松动、总电源断路器跳闸；处理方式为检查市电供电，复位设备内部电源断路器，紧固电源接线端子。
全自动高压小电流耐电弧试验仪是绝缘材料电气安全性能检测不可或缺的标准化核心设备，整机全面覆盖国内、国际主流耐电弧检测标准，适配塑料、树脂、绝缘漆、薄膜、陶瓷、云母、绝缘纸板等全品类固体电工介质检测，服务电机、家电、新能源、电力、电子、轨道交通、第三方检测、新材料研发全行业。设备依托 20KV 宽范围连续可调高压、10/20/30/40mA 多档位试验电流、毫秒级精准电弧时序控制、标准化双组电极系统、五重高压安全防护、全触摸屏自动化程序控制六大核心技术亮点，彻底解决传统手动耐电弧检测设备精度差、操作繁琐、安全隐患大、数据重复性不足、多标准切换困难等行业痛点。
从产品安全管控角度，设备可提前筛查低耐电弧风险绝缘材料，规避终端产品电弧短路、起火安全事故；从企业生产质检角度，搭建标准化来料、成品检测体系，稳定产品出厂质量，降低售后与召回损失；从新材料研发角度，提供高精度量化测试数据，支撑绝缘配方迭代升级；从出口认证角度，合规匹配全球各国安规标准，保障产品顺利通关认证。设备操作门槛低、自动化程度高、安全防护完善、长期运行稳定可靠，无论是高校科研实验室、绝缘材料生产企业质检车间，还是具备 CMA/CNAS 资质的第三方检测认证机构，均是绝缘耐电弧性能检测的优选标准化仪器，为国内电工绝缘行业产品安全升级、新材料技术研发、进出口合规检测提供精准、权威、高效的硬件支撑。
