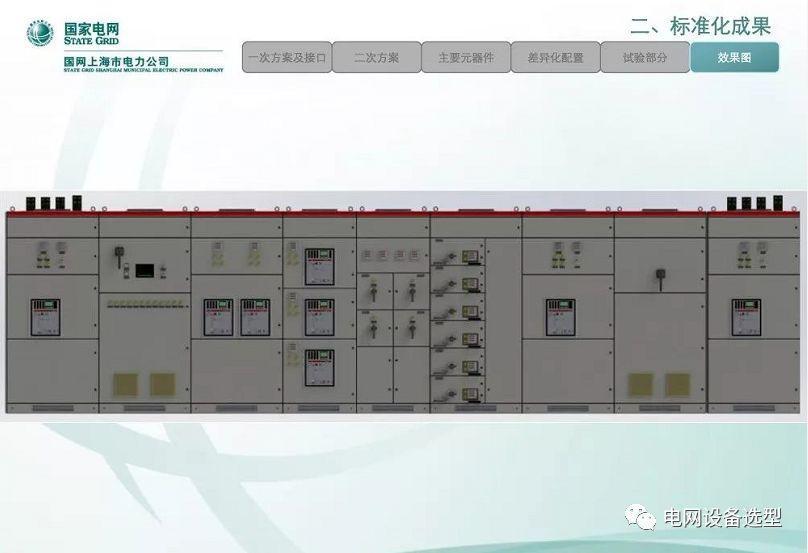

低压开关柜标准 低压开关柜标准 PAGE PAGE # / 7 1. 主要技术指标： 低压配电间的开关柜更新选用 MNS氐压抽出式交流金属封闭开关 设备，其技术参数和性能应符合以下技术指标： 环境条件 温度：一 10C ?+40 Co 日温海拔高度：viooom户内安装。 环境差： 25C。 年平均温度： +30C。 相对湿度：W 95%, (+25 C) o 地震烈度：W 8度。 运行条件 工作电压： 380V±10%o 工作频率： 50Hz±5%o 接地系统： TN-Co 开关柜技术要求 3.3.1 设备规范 名称： 400V 低压开关柜 型式： MNS 型抽屉式 3.3.2 电气规范 额定电压： 380V 最高工作电压： 440V 额定频率： 50HZ 额定绝缘电压： 660V 额定电流：水平母线A 垂直母线 (铜质) 由各回路工作电流确定,截面不 低于 100m2 6） 工频试验电压：主电路 2500V/1min 辅助电路 2000V/1min 7） 额定短时耐受电流：水平母线s有效值） 垂直母线s 有效值 ） 中性母线） 额定峰值耐受电流：水平母线kA 垂直母线） 防护等级：外壳的防护等级不低于 IP40 开关柜结构及性能要求 1） 设备的框架和外壳应有足够的刚度和强度， 外壳及各功能单元 之间的隔板采用覆铝锌钢板或优质冷轧钢板 （厚3》2mm）经静电 粉末喷涂处理，除应满足内部元器件的安装要求外，还应能承受 设备内外电路短路时的电动力和热效应，不因设备搬运、吊装、 运输过程由于受潮、冷冻、撞击等因数而变形和损坏。开关柜颜 色采用浅驼色。 2） 开关柜应设置各自独立的功能单元小室、 电缆室和母线室。 柜 内全分隔，功能单元小室小室、电缆室和母线室之间的隔板均做 到无卤素、阻燃、自熄灭，整柜全封闭，防护等级达 IP40。 3） 抽屉式开关柜的抽屉单元在柜上应有“移动位置” 、“试验位 置”、 “分断位置 ”、“连接位置 ”、“分离位置 ”几种确定的位置，对 每一个位置均应有明显的对应标志。 4） 抽屉式开关柜的抽屉单元应有合适的导轨、止挡器和指示器， 以使抽屉单元能容易地抽出和插入，在各位置均能精确定位和指 示，便于运行人员确认和操作。抽屉单元框架在任何时候均应通 过柜体可靠接地。 抽屉单元一次插头应是弹性的指型插头， 表面镀银， 保证抽出 部分与柜体之间存在允许位置偏差时能保持良好的电接触。 抽屉单元的活门采用 SMC 阻燃绝缘板制成。活门应能随抽出 部件插入、抽出自动打开和关闭。开关柜检修时，活门的联锁可 以解除，除检修外，任何情况下都应防止带电静触头外露。 抽屉单元的抽出部件应设置机械联锁，在 “连接位置 ”、 “试验 位置 ”才允许断路器或接触器合闸和跳闸， 当断路器或接触器处于 合闸位置，应防止抽出部件移至 “连接位置 ”或从“连接位置 ”移出。 为防止误操作，抽出式部件采用挂锁或其他闭锁方式。 抽屉或固定分隔单元应按标准模数设计， 尺寸相同的单元， 抽 出部件应能互换。除母线故障外，开关柜任何一个抽屉或任何一 个固定分隔间隔故障，不能影响其他抽屉或固定分隔间隔的正常 运行。 抽屉单元二次插头应为插拔式或航空插头，芯数不应少于 24 芯，单元内及单元外引端子排至少应留有 20％的备用端子。 低压成套开关柜导电母线为铜母线，接头处镀银，螺栓连接， 并在长期运行中应保持不变的接触压力。接头处应不少于两个螺 栓。母线上任何一点及母线支持结构应承受与断路器额定开断电 流相同的短路电流引起的热效应(1s)和电动力。主母线及垂直母线 全长均应为绝缘母线 (套有热缩绝缘护套 )，此时母线各项技术参数 均应保证，且母线载流量不受影响。 低压开关柜内应设置中性点工作母线和接地保护母线， 工作母 线和接地保护母线均采用铜质，且应贯穿低压开关柜组全长。接 地保护母线电工成套装置中的导线颜 色”的规定，所有不带电的金属部件应有效地接到开关柜的保护接 地母线上。 中性点工作母线和接地保护母线应在开关柜组两端设置专用 接地引线端子板，引线端子板应为双螺栓型，且设有明显的符号 标志。 开关柜柜内导体及其他部件的温升应符合国标 ?低压成套开关 设备？
